Bonjour a tous, aujourd'hui j'ai achevé la fabrication d'une nouvelle boîte.




C'est une VW (puissance variable) par le module DNA 12 de chez EvolVapor, rechargeable par module micro Usb donc par un chargeur mural, alimentée par un accu 18650 IMR et BF (alimentation par une fiole de liquide dans la boîte) 6 ml.







Les essences de bois utilisées :

  • Ebène du Gabon (très noir).
  • Ebène de Malaisie (sombre).
  • Acajou.
  • Loupe d'orme.





Depuis que j'ai ce bois dans un coin, j'hésite, j'hésite.

Bon aller, je me lance. Comme je n'ai pas de machines outil performantes, la majorité des opérations seront effectuées à la main sur ces carrelets de bois noble.

Scie à onglets, limes , dremel, perceuse. j'envisage tout de même l'achat d'une ponceuse d'atelier a bande et disque.

Bon, en adaptant et bricolant la scie a onglets j'ai réussi a couper des carrelets  dans la longueur avec pas mal de précision.

Le bois utilisé est magnifique et très dense, il faut prendre son temps pour le scier



Voici les bois et un switch placé sur une des face :

 bois-02



bois-03



Les carrelets sont sciés à la main, les emplacements du switch, du connecteur etc... percés avec une perceuse sur une colonne.



2013-01-05 13.16.17

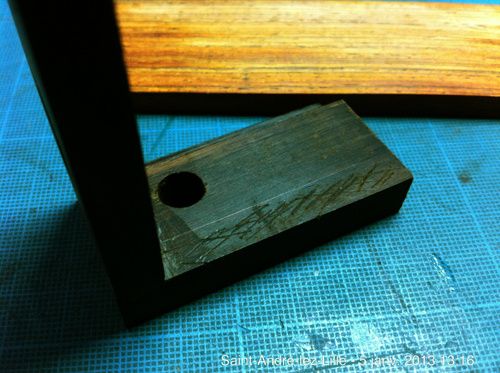

pour coller les différentes pièces de bois comme il s'agit de bois durs, il est nécessaire de rayer la surface avant de la coller.





2013-01-05 13.32.24



Puis d'utiliser un serre joint pour bien serrer les pièces pendant le collage toute la nuit, par prudence malgré la prise rapide.

La partie blanche est de la pâte a bois pour rectifier l'ajustage mais ça devrait disparaître où du moins être atténuè par la suite.

Le plus difficile est de faire les rainures pour insérer la porte, en fait j'ai scié une fois dans la longueur et dans la profondeur et pour le haut prévu une épaisseur suffisante pour y placer des aimants;







      2013-01-07 10.33.36 copie

Acajou et ébène.









2013-01-07 10.34.12 copie



La boîte et les rainures pour faire coulisser la porte.

On peut voir deux aimants sur le haut pour maintenir cette porte.

Les rainures sont faîtes avec une scie, d'un côtè et de l'autre et la finition a la gouge et au couteau.



2013-01-07 10.38.17 copie

Je prépare des petits éléments en bois d'ébène pour l'aménagement intèrieur.

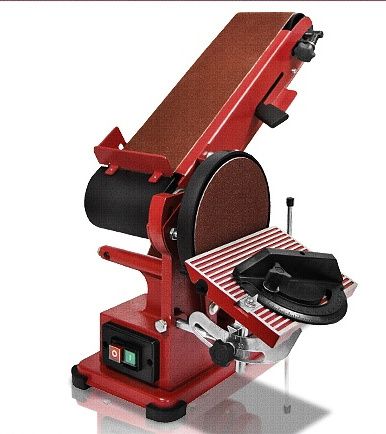

Pour poncer, arrondir les angles et réduire l'épaissseu des carrelets, j'utilise cette ponceuse d'atelier :


















2013-01-08 14.07.05 copie



Mise en place des éléments intérieurs pour tracer l'emplacement exact.



2013-01-08 14.07.33 copie









2013-01-08 14.04.32 copie

2013-01-08 14.04.56 copie

2013-01-08 14.08.09 copie

2013-01-08 14.16.48 copie

Une des petite séparation avec les gouttières pour le passage du fil.





2013-01-08 20.08.38 copie

Passage des cables de l'accu.



2013-01-08 20.04.40 copie

J'ai fait également une petite tablette en loupe d'orme et ébène pour surélever la fiole et la maintenir correctement.





a bientôt

la suite dans l'article 2



Etienne
