Mods & Co.



Les fioles et tubes pour le BF (bottom feeding).







2013-01-12 15.20.02 copie

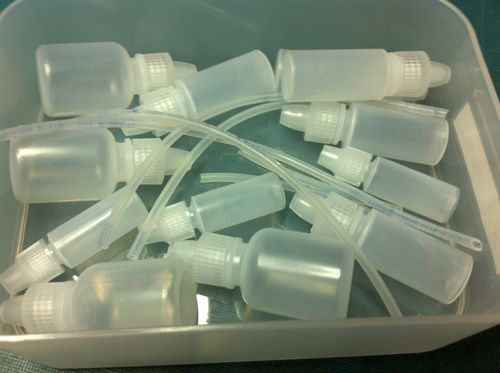

Mes fioles proviennent de chez Bogger Box Mods.



2013-01-12 15.20.21 copie

Les joints toriques.













2013-01-12 15.39.13 copie

Différentes tailles : 3 ml, 6 ml et 10 ml.



2013-01-12 15.21.17 copie

Les différents éléments, je supprime le petit embout compte goutte (en haut de l'image) et j'adjoins un joint torique ( diamètre selon la fiole) pour m'assurer de l'étanchéité du système.

2013-01-12 15.21.31 copie







2013-01-12 15.22.03 copie

Je perce le bouchon à l'aide d'une aiguille correspondant a un diamètre inférieur a celui du tube.



2013-01-12 15.23.38 copie

Après avoir coupé le tube en biseau je l'introduis de force dans le trou pratiqué.



2013-01-12 15.25.34 copie

Je saisis le tuyaux avec une pince a épiler et tire pour entrer celui-ci dans le capuchon et le sortir de l'autre côté.

Le tuyaux est très élastique et se comporte comme un élastique, il s'étend et son diamètre se rétrécie, une fois en place il reprend son diamètre initial et se serre bien dans le trou.



2013-01-12 15.27.54 copie

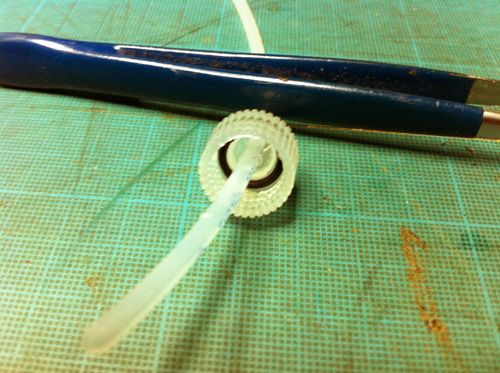

Ensuite je le tire a la bonne longueur pour qu'il atteigne le fond de la fiole et je place le joint torique dans le capuchon.



2013-01-12 15.28.19 copie



Le montage avec le joint, le tuyaux et le capuchon.



2013-01-12 15.29.43 copie

Il s'agit maintenant de fixer le tuyaux sur le tube rigide de l'atomiseur BF.



2013-01-12 15.30.26 copie

Voila.



2013-01-12 15.32.37 copie

Il ne reste plus qu'a placer l'accu, remplir la fiole de son liquide préférè.





2013-01-12 15.33.08 copie

Et fermer la porte, la pression sur la fiole s'exerce par l'ouverture pratiquée au bon endroit et envoie du liquide dans l'atomiseur (BF)













2013-01-12 15.35.22 copie

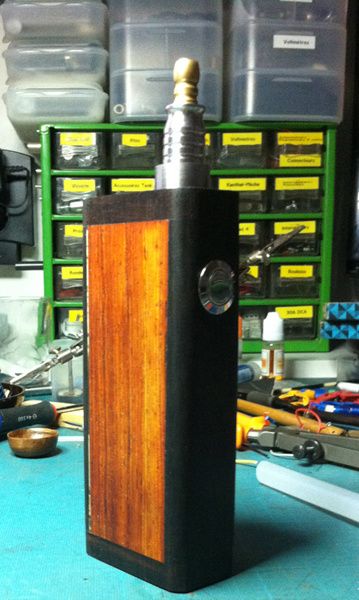

Une photo de la Box BF, WV rechargeable avec un atomiseur réparable conçu pour le Bottom feeding, le ERA et un drip tip laiton.



2013-01-12 15.37.29 copie

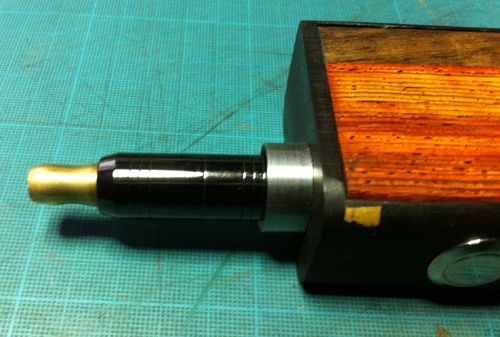

Une autre photographie avec un atomiseur réparable noir le A7.









2013-01-18 14.00.18 copie

Un  autre drip tip assez bien assorti a la box.



Je referrai des prises de vue de meilleure qualité mais pour l'instant je suis dans pas mal de projets    Veuillez m'excuser pour la piètre qualité de ces photos.



A bientôt



Etienne
