Lundi, 14 Janvier 2013 09:01

Siobbox V2 article 2

Derrière cette petite porte va se trouver les câbles, le circuit et d'autres composants : alimentation et potentiomètre.

2013-01-08 20.05.35 copie

Cette petite porte est en loupe d'orme et ébène. Loupe d'orme dont j'ai gardé un côté brut sur le haut.

2013-01-08 20.05.48 copie

Je pensais utiliser des petites vis en laiton mais cela m'a paru trop fragile alors j'ai plutôt conçu une fermeture par boulon et écrou.

2013-01-10 10.44.49 copie

L'emplacement des écrous.

2013-01-10 10.45.18 copie

La porte placées avec les petits boulons en laiton.

2013-01-10 16.23.04 copie

La porte de la boite, trois essences, collées et travaillées par la suite.

2013-01-10 16.21.34 copie

Sur la porte, les composants pour la vape.

2013-01-10 16.26.54 copie

Les passages percés pour le potentiomètre et la prise micro USB.

2013-01-11 11.26.25 copie

Découpe de la porte pour le bottom feeding, je l'ai conçue avec une forme particulière permettant au pouce de glisser sur la fenêtre.

2013-01-11 11.26.42 copie

L'emplacement des aimants, 4,2 mm.

2013-01-11 11.26.52 copie

Soudure des cables d'alimentation et du potentiomètre et protection avec de la gaine thermorétractable.

2013-01-11 15.28.32 copie

Tous les cables arrivent sur leur emplacement.

2013-01-12 10.09.41 copie

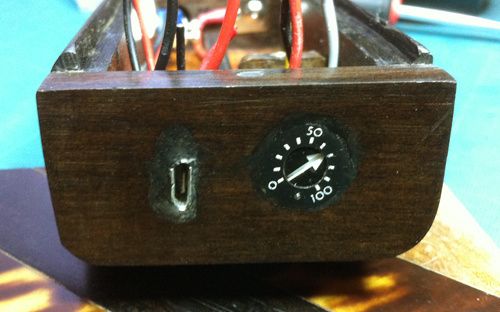

les emplacements du potar et de l'alim sont scellés avec une pâte durcissante.

2013-01-12 10.09.53 copie

ça y est le module DNA12 est branché et les cables soudés.

2013-01-12 14.55.48 copie

Je ferme la porte.

2013-01-12 15.16.34 copie

2013-01-12 15.17.53 copie

La suite dans l'article 3.

a bientôt

Etienne

Voir les commentaires

Published by etienne-dubois - … - ecigarette

Samedi, 12 Janvier 2013 05:01

Siobbox V2 article 1

Bonjour a tous, aujourd'hui j'ai achevé la fabrication d'une nouvelle boîte.

C'est une VW (puissance variable) par le module DNA 12 de chez EvolVapor, rechargeable par module micro Usb donc par un chargeur mural, alimentée par un accu 18650 IMR et BF (alimentation par une fiole de liquide dans la boîte) 6 ml.

Les essences de bois utilisées :

Ebène du Gabon (très noir).
Ebène de Malaisie (sombre).
Acajou.
Loupe d'orme.

Depuis que j'ai ce bois dans un coin, j'hésite, j'hésite.

Bon aller, je me lance. Comme je n'ai pas de machines outil performantes, la majorité des opérations seront effectuées à la main sur ces carrelets de bois noble.

Scie à onglets, limes , dremel, perceuse. j'envisage tout de même l'achat d'une ponceuse d'atelier a bande et disque.

Bon, en adaptant et bricolant la scie a onglets j'ai réussi a couper des carrelets dans la longueur avec pas mal de précision.

Le bois utilisé est magnifique et très dense, il faut prendre son temps pour le scier

Voici les bois et un switch placé sur une des face :

bois-02

bois-03

Les carrelets sont sciés à la main, les emplacements du switch, du connecteur etc... percés avec une perceuse sur une colonne.

2013-01-05 13.16.17

pour coller les différentes pièces de bois comme il s'agit de bois durs, il est nécessaire de rayer la surface avant de la coller.

2013-01-05 13.32.24

Puis d'utiliser un serre joint pour bien serrer les pièces pendant le collage toute la nuit, par prudence malgré la prise rapide.

La partie blanche est de la pâte a bois pour rectifier l'ajustage mais ça devrait disparaître où du moins être atténuè par la suite.

Le plus difficile est de faire les rainures pour insérer la porte, en fait j'ai scié une fois dans la longueur et dans la profondeur et pour le haut prévu une épaisseur suffisante pour y placer des aimants;

2013-01-07 10.33.36 copie

Acajou et ébène.

2013-01-07 10.34.12 copie

La boîte et les rainures pour faire coulisser la porte.

On peut voir deux aimants sur le haut pour maintenir cette porte.

Les rainures sont faîtes avec une scie, d'un côtè et de l'autre et la finition a la gouge et au couteau.

2013-01-07 10.38.17 copie

Je prépare des petits éléments en bois d'ébène pour l'aménagement intèrieur.

Pour poncer, arrondir les angles et réduire l'épaissseu des carrelets, j'utilise cette ponceuse d'atelier :

2013-01-08 14.07.05 copie

Mise en place des éléments intérieurs pour tracer l'emplacement exact.

2013-01-08 14.07.33 copie

2013-01-08 14.04.32 copie

2013-01-08 14.04.56 copie

2013-01-08 14.08.09 copie

2013-01-08 14.16.48 copie

Une des petite séparation avec les gouttières pour le passage du fil.

2013-01-08 20.08.38 copie

Passage des cables de l'accu.

2013-01-08 20.04.40 copie

J'ai fait également une petite tablette en loupe d'orme et ébène pour surélever la fiole et la maintenir correctement.

a bientôt

la suite dans l'article 2

Etienne

Voir les commentaires

Published by etienne-dubois - … - ecigarette

Samedi, 5 Janvier 2013 05:01

Ma première box en bois.

Voici donc une boîte en bois, elle est en loupe de peuplier et loupe d'orme.

C'est la siobbox V1 alimentée par un accu IMR 18650 3,7V 2000 mAh, connecteur 510 BF (alimentation en liquide par une bouteille de 6 ml) porte fermée par deux aimants.

c'est une première (pour me faire la main), encouragé par les membres des forums sur la cigarette électronique et particulièrement par le superbe travail de papylau.

siobbox-0001

siobbox-0002

siobbox-0003

siobbox-001

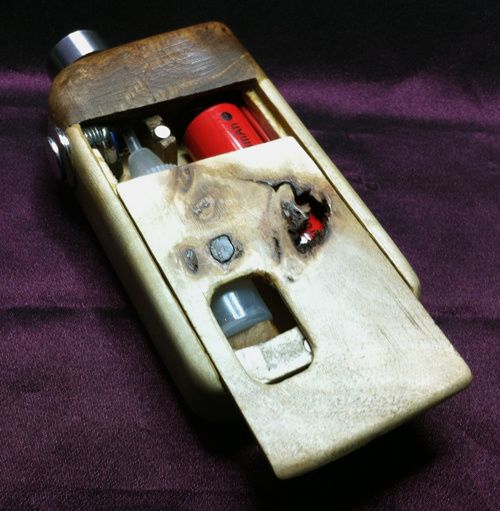

siobbox-04

siobboxint-03

siobboxint-01

Elle est pleine de défauts: des cales, de la pâte a bois et pleins d'erreurs corrigées mais sans outils coûteux et pleine d'enseignements pour d'autres réalisations.

Encore merci aux forums cités sur mon blog, a papylau, a kamaflo etc ....

Des projets réalisés et en cours bientôt,

Etienne

Voir les commentaires

Published by etienne-dubois - … - ecigarette

Mardi, 11 Décembre 2012 06:12

calligraphies

Promotion pour l'album "calligraphies" :

Consulter l'album "calligraphies".

Voir les commentaires

…

Samedi, 8 Décembre 2012 04:12

Mademoiselle Modbak

Je reviens sur ce mod qui démarque dans la série. Il est composé d'une salière anglaise en bakélite verte et d'un interrupteur poire d'une couleur marron moins sombre que celle utilisée habituellement, j'y ai adjoint une bague de laiton pour le connecteur 510.

Le positif passe par une tige centrale et le négatif par un fil entouré d'un ressort à l'extérieur.

Le switch noir est situé en bas du Mod, sur le coté.

ETD3150 - Version 2 copie

Il est ici équipé d'un atomiseur simple Joytech et d'un driptip Tambur SuperT (déjà cité auparavant).

dessous demoiselle-01

Voici les dessous de la demoiselle !

moddemoiselle-01

Cette configuation me permet d'utiliser un accu 18650 AWIMR 2000mAh.

Pour le haut (poire), j'ai utilisé et adapté les contacts existants

demoiselle-02

Ce qui donne quelque chose de propre pour brancher le connecteur.

demoisellemacro

Coté corps du Mod.

demoiselle-03

Coté connecteur.

demoisellesimple

Voilà

A bientôt !

Etienne

Voir les commentaires

Published by etienne-dubois - … - ecigarette

Samedi, 1 Décembre 2012 10:12

Le retour du ModBak.

Et voilà, on ne se refait pas !!!

Des nouveaux Mods en bakélite.

Le premier : Un 3,7V alimenté par un accus AWIMR 26500 2300 mAh, un connecteur 510 et une led verte.

Composé en deux corps comme beaucoup des mods précédents, le tube du bas avec l'accu et le switch et le dessus avec la led et le connecteur 510. Reliés par une tige filetée agrémentée d'un ressort pour le pôle positif et un fil électrique et tissus noir et vert pour le pôle négatif.

Les matières sont donc : Bakèlite, laiton, acier, cuivre et cuir pour une rondelle.

ETD3142 - Version 2 copie

Je n'est pas fait les poussières (sic).

Il est équipé ici d'un cisco 1,5 Ω et d'un drip tip laiton court de chez E SMOKER .

ETD3144 - Version 2 copie

Pour ne pas le laisser seul, j'ai réalisé un autre Mod plus fin de couleurs différentes et qui me semble plus "féminin".

ETD3145 - Version 2 copie

Le couple.

Je reviendrais sur la demoiselle dans un autre article.

A bientôt

Etienne

Voir les commentaires

Published by etienne-dubois - … - ecigarette

Mardi, 27 Novembre 2012 01:11

photographies-de-Mods

Promotion pour l'album "photographies-de-Mods" :

Consulter l'album "photographies-de-Mods".

Voir les commentaires

…

Mardi, 27 Novembre 2012 01:11

Mini Box 16340

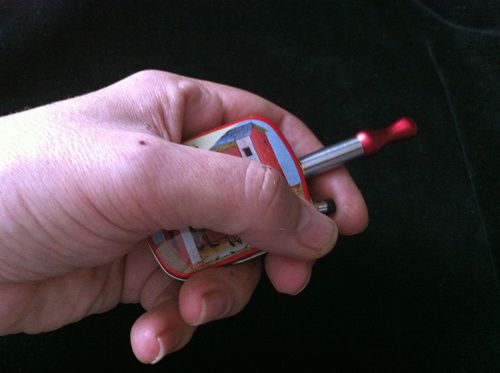

C'est une petite boîte de bonbons anisés de belle facture transformer en petite box 16340, connecteur 510, switch et interupteur marche/arrêt.

L'atomiseur et le drip tip trouvent leur place dans la boîte et font de celle ci une e-cig de dépannage trés pratique.

minibox-01

minibox

minibox-05

minibox-03

minibox-02

En comparaison : La WVBF rechargeable 10 ml et la Mini box

A bientôt

Etienne

Voir les commentaires

Published by etienne-dubois - … - ecigarette

Vendredi, 16 Novembre 2012 12:11

mod box aluminium WV BF avec chargeur.

Matériel :

Boite aluminium longueur 110 mm X 60 mm épaisseur 30 mm, poid : 133 g
connecteur 510 équipé d'un système bottom feeder
bouteille de 10 ml et tuyau
Ressorts de contact + et -
8 aimants ronds Ø 3,5 mm
mousse dur de polystyrène extrudée bleue
Un DNA 12
Un chargeur DNA
Les fils électriques adéquats AWG 24 et 20.
Un switch.
Un potentiomètre 10 Ω.
Perceuse, colle, soudure etc...

Montage :

2012-11-15 11.31.33-02

L'alimentation est assurée par un accu de 26500 AWIMR le contact de la batterie est donc assez imposant, les fils sont en 20 AWG, le connecteur monté on peut voir le tube pour l'alimentation en liquide de l'atomiseur.

2012-11-15 14.45.58-010

La boîte est aménagée avec le polystyrène et les fils arrivent à l'emplacement du DNA 12 a droite, a gauche l'emplacement du chargeur DNA et le potentiomètre pour le réglage.

2012-11-15 11.41.50-04
