Vendredi, 2 Mars 2012 10:03

Un double barel : vapoter sur deux atos

Le "snifeur"POKID breveté S.G.D.G. Made in France.

J'ai trouvé sur la toile cet objet étrange en bakelite. C'est en fait une petite boîte de tabac à priser avec un embout qui permettait de priser directement avec les deux narines !

J'avais déjà une petite idée de quoi en faire :

la boîte fermée.

Ouverte et prête à être utilisée.

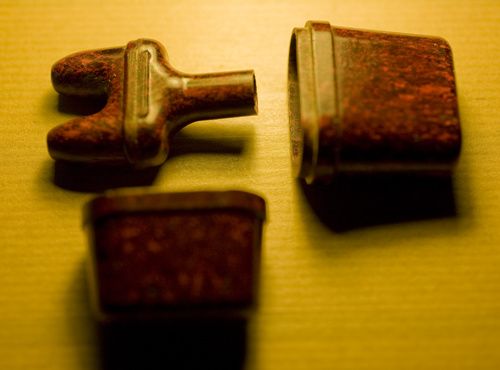

Le "snifeur" complétement ouvert avec le tube d'alimentation qui baigne dans le tabac à priser.

Je ne l'ai pas essayé de cette façon car la prise n'est pas ma tasse de thé ! hé hé hé.

doublebarell-04

J'ai placé en face de la double ouverture les deux connecteurs 510 et vais installer de l'autre coté un connecteur mâle d'atomiseur récupéré.

Une vue "coté narine".

Je vais devoir couper et adapter au diamétre des connecteurs.

ETD1800

Voici le connecteur double réalisé et dans sa boîte.

doublbarel-01

Le connecteur mâle.

doublbarel-02

Voici donc le "snifeur" by Etienne.

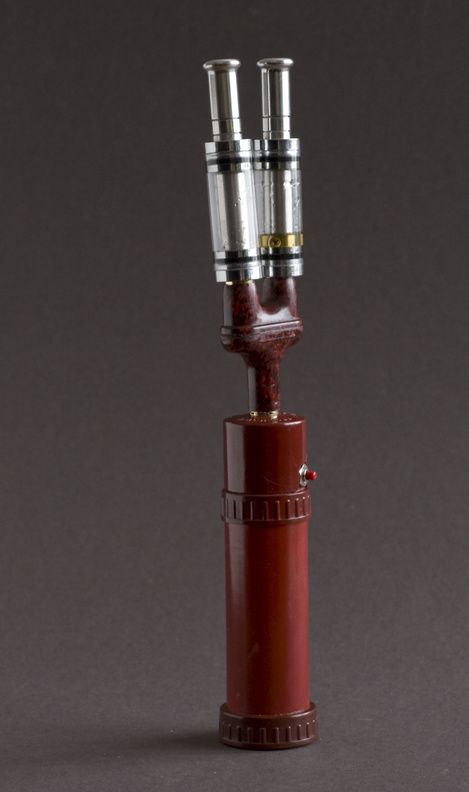

Le double barel équipé de deux atomiseurs avec tanks et drip flow (permettant de régler l'arrivée d'air.

Il est posé dans une partie de la boîte pour la photo

Ici sur le dernier ModBak 18650 !

à bientôt

Etienne

Voir les commentaires

Published by etienne-3-dubois - … - ecigarette

Lundi, 27 Février 2012 08:02

Tuto Mod : le Mod cheap 4 et fin.

Le bouchon et la finition :

Le ressort est coupé à la pince (coupante ) de façon à faire à peu prés 10,5 mm. Ici j'ai utilisé un reste de ressort précédent mais dont je ne peux retrouver la provenance (j'accumule, j'accumule !), son diamètre est de 11,5 mm.

Je rappelle le diamètre du boulon de 3 mm et de 20 mm de longueur (ça peut être un peu plus, on est dans le cheap ou pas ?)

J'ai percé à travers le bouchon en repérant à quel endroit le fil bleu doit correspondre ( par rapport à sa sortie du tube). Une mèche légèrement inférieure au diamètre de celui-ci et le trou évasé au départ pour pouvoir entrer le boulon en le vissant dans la matière qui est un peu souple.

Le boulon entre facilement au tournevis et traverse de part en part l'intérieur inférieur du bouchon, en maintenant le ressort en place.

L'extrémité du fil bleu qui va venir s'entourer autour du boulon est "étamé" par soudure pour ne pas s'effilocher.

Je maintiens grâce au collier le fil bleu le long du tube (option).

modcheap-02

et voilà : Un superbe Mod qui fonctionne super bien !

Modcheap

Avec une sécurité contre le déclenchement intempestif.

J'ai dit qu'il était étanche mais je serais prudent par rapport à ça car il est préférable qu'un Mod ait au moins un évent pour éviter tout incident vis-à-vis de l'accu. J'utilise de préférence des accus AW imr dont je suis sûr de l'origine (pas une copie).

A bientôt

Etienne

Voir les commentaires

Published by etienne-3-dubois - … - ecigarette

Dimanche, 26 Février 2012 03:02

Tuto Mod : le Mod cheap 3.

Le switch : Mise en place.

Percer a 22 mm du haut du tube avec une mèche de 5 mm.

Le trou ainsi percé est évasé à l'intérieur avec un cutter très fin du genre "X-ACTO N°11"

ATTENTION AUX DOIGTS ET AUX YEUX ! protégez vous (lunettes).

Ceci pour pouvoir par la suite fixer avec l'écrou et permettre à la languette du switch d'être centré sur le plot positif de l'accu.

Profitez en pour percer le trou de sortie du fil bleu sur le coté du tube à peu prés au même niveau.

Je m'assure que le switch rentre bien dans le trou du dessus à l'intérieur du tube pour la suite des opérations.

Je soude le fil rouge sur une des languettes du switch, en m'étant assuré que la gaine thermorétractable est placée a l'autre extrémité du fil.

Je glisse la gaine aprés soudure sur la languette et la rétracte (flamme bleu d'un briquet).

Je rentre le switch dans le tube, ensuite le fil bleu et là, la manipulation est un peu délicate, il ne faut pas perdre son sang froid et manipuler avec une longue pince pour faire ressortir le bouton du switch dans le trou prévu.

Je maintiens avec la pince et je visse l'écrou pour maintenir en place.

Le fil rouge en haut et la languette libre en bas.

Toujours avec la pince, je passe le fil bleu dans le trou prévu et délicatement je fais passer la longueur de fil bleu a l'extérieur.

Je rentre le connecteur dans son logement et le tour est joué.

Nous avons fait 3 soudures, trois trous

et ajusté au cutter et à la lime.

Il reste a travailler sur le bouchon et finaliser le Mod.

A bientôt

Etienne

Voir les commentaires

Published by etienne-3-dubois - … - ecigarette

Samedi, 25 Février 2012 09:02

Tuto Mod : le Mod cheap 2.

Le connecteur :

brut-01

Percer le dessus de l'étui avec un mèche à bois de 85 mm en centrant bien pour ne pas abîmer la protection plastique de l'intérieur, ensuite ajuster à la lime ou à la drémel (mini perceuse) pour que le connecteur pénètre dans le trou en forçant un peu.

La vitesse de la perceuse ne doit pas être très élevée pour éviter de fondre le plastique !

Vérifier sur son emplacement et ne pas fixer le connecteur mais le réserver.

Branchement du connecteur :

connecteur-01

Le connecteur possède un plot central isolé de l'extérieur par une rondelle blanche isolante.

Attention de ne pas utiliser une trop forte chaleur qui pourrait faire fondre cet isolant.

Il faut maintenant souder un fil électrique a ce plot et sur le tube extérieur.

Je pose de la soudure uniformément sur les extrémités dénudés des fils électriques et les coupe à la bonne longueur.

Je soude le fil rouge sur le plot central et le bleu sur le poutour et isole correctement avec de la gaine thermortractable :

Prochain tuto : le Mod cheap 3. Le switch et l'assemblage switch connecteur dans le Mod.

A bientôt

Etienne

Voir les commentaires

Published by etienne-3-dubois - … - ecigarette

Samedi, 25 Février 2012 12:02

ModBak III

Voir les commentaires

Published by etienne-3-dubois - … - ecigarette

Lundi, 20 Février 2012 02:02

Tuto Mod : le Mod cheap 1

Avertissement : Ce tuto indique comment j'ai réalisé ce petit mod très simplement.

J'ai utilisé du matériel de qualité acheté chez des vendeurs dont j'ai pu tester personnellement les produits. Cela reste du bricolage maison et je ne veux en aucun cas encourager à le réaliser si on ne sait pas manipuler ce matériel et les outils nécessaires.

Liste, provenance et prix du matériel utilisé :

ETD1652

Étui à bougie Mad 2011 - Rouge 88 mm de hauteur - réf. : D58-14-016 chez VPC BIKE :

5 € TTC sans les frais d'envoi.

(Évidemment on doit pouvoir trouver ceci chez tous les vendeurs proposant du matériel pour les motos.)

J'ai moi-même profité d'une promotion et le prix peut être différent. Il faut aussi compter les frais d'envoi qui indiquent que l'achat n'est intéressant sur la toile qu'au cas où l'on achète plus d'un produit.

Le connecteur 510 http://www.madvapes.com/Connectors_c_168.html.

Un petit joint torique : ext.: 9,5 - int.: 6mm dans tous les magasins de bricolage rayon robinetterie.

Le switch rouge 5 ampères http://www.madvapes.com/Mountain-Switch-Red-Pushbutton-5a_p_2431.html.

Un boulon de diamètre 3 et de 20 mm de longueur.

Le ressort http://www.madvapes.com/Large-Battery-Spring_p_2856.html.

Le tout pour à peut prés 4 €

ETD1696

De la gaine thermorétractable, du fil électrique et du fil à souder.

Coût 9 à 10 € pour le Mod nu, sans compter la perceuse, le fer à souder, tournevis et l'huile de coude.

Ce qui revient le plus cher est l'accu si on n'en possède pas déjà un, éventuellement un chargeur de bonne qualité et surtout l'atomiseur, cartomizeur etc...et un bon liquide.

Pour le choix d'un bon matériel, fiable et de conseils avisés faites un tour sur http://www.forum-ecigarette.com/.

La suite au prochain numéro

Voir les commentaires

Published by etienne-3-dubois - … - ecigarette
