Mod bakélite DNA 20D.

  •  Le module.

Le Module DNA20D de chez Evolvapor est une petite merveille



2013-02-26 14.10.32 HDR copie, régulateur booster avec un écran OLED indiquant la charge des accus, la résistance de l'atomiseur, la puissance regulée jusqu'à 20 Watts.

La puissance est réglable par incrément de 0,1 Watt.

Le module est équipé de 2 switchs de réglage et d'un switch de contact sur le module mais peuvent être branchés sur des switchs extérieurs.

Le montage est assez simple comme tous les produits Evolv, les indications de branchement sont indiquées sous les emplacements



1012924

photo papylau sur le forum-ecigarette.com qui posséde un topid consacré au DNA 12D.



















2013-02-26 14.09.59 HDR copie

Le carré rouge fait partie de la protection de l'écran.



2013-02-26 14.10.13 HDR copie





2013-02-26 14.13.59 HDR copie

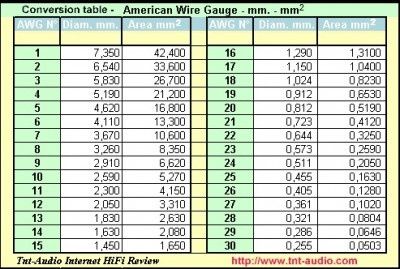

Les câbles utilisés et préconisès par Evolv sur le Datasheet ici AWG 20 et 24.

Le awg 20 est de diamètre 0,812 mm, section de 0,519 mm2












2013-02-26 15.10.32 HDR copie

Petit essai avec un seul accu 18650.





  • La boîte.

La boîte (box) est une lampe électrique ancienne de marque "Le Contact".






En possédant quelques unes, j'ai mixé le corps de boîte avec un couvercle différent.




2013-02-24 15.00.47 copie

Le corps de la lampe est percé d'une fenêtre pour l'écran.







2013-02-24 15.01.29 HDR copie

Le haut (côtè ampoule) est équipé d'un connecteur 510 et d'un catch cup qui s'insère par bonheur) exactement dans l'emplacement de l'ampoule.



2013-02-25 12.55.28 copie



Les emplacements pour les deux switchs de réglage de la puissance (300g) et la prise femelle micro USB pour la recharge des accus (module chargeur DNA de chez evolvapor).



2013-02-25 12.56.18 copie

La box fermée et son switch principal installé.



2013-02-25 12.56.33 copie





2013-02-26 10.06.34 HDR copie2013-02-26 10.06.59 HDR copie

La fixation du module chargeur DNA.





2013-02-25 12.56.54 copie

Le berceau pour reçevoir les deux accus 18650 (positif en bas) et au milieu l'emplacement pour tout le petit monde, le chargeur, le module DNA 20D, les switchs de réglage.





2013-02-28 19.16.14 copie

En haut le branchement des pôle négatifs et les accus placés, les cables sont isolés par la suite.



2013-02-28 18.58.55 copie











2013-02-26 23.23.28 HDR copie

Les switchs fixés.



2013-02-27 10.22.04 copie

l'écran.











2013-02-28 19.29.37 copie

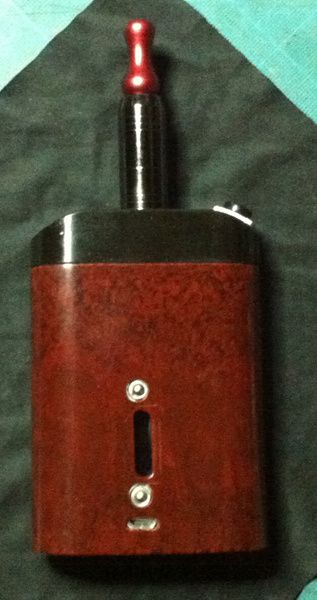

La box avec un atomiseur réparable A7 noir.



2013-02-28 19.29.55 copie

Vue d'hélicoptère.























2013-02-28 19.31.56 copie

Indications : charge des accus, resistance de l'atomiseur, tension electrique et puissance.













2013-03-01 10.35.39 copie

Charge des accus par une prise murale 5V micro USB.

2013-03-01 10.30.23 copie

On peut lire l'état de la charge sur l'écran mais aussi avoir une indication de led.

Rouge en charge.



2013-03-01 10.35.11 copie

Vert chargé.



























2013-02-28 19.31.44 copie

avec un ato de 2,5 Ohms et un drip tip bois.





C'est un prototype et avec l'expèrience j'en referais un plus mieux

mais un peu plus tard.



Il faut maintenant que j'essaye un OKRT10.



et le prochain article sera un tuto pour l'utilisation du BF.



à bientôt



Etienne

Voir les commentaires

Published by etienne-dubois - … - ecigarette

Nettoyage du Vinci en images.

Le Mod vinci présenté ici.



Tout mod demande un entretien régulier.

Je vous présente donc le démontage en image pour ne pas commettre d'erreur d'inversion des pièces, d'oubli, etc...

J'utilise des clés 6 pans, des cures dents en bois, du "sopalin", un chiffon doux et de la graisse cuivrée pour le remontage.











2013-02-19 16.35.55 copie

Le mod en version BF avec un accu 18650, le tube de l'accu est en 2 parties, la partie supérieure est coulissante.





2013-02-19 16.37.17 copie

Après avoir dévissé le switch.



2013-02-19 16.38.14 copie

Fait coulissé la bague reliant les deux tubes sur le côté et enlevé le tube haut coulissant.



2013-02-19 16.40.01 copie

Dévisser le tube du bas

2013-02-19 16.40.27 copie

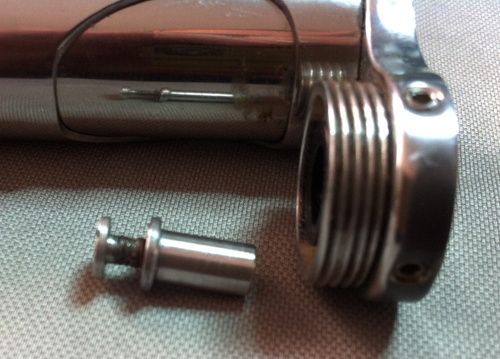

Nous avons la vis de réglage du contact de l'accu.



2013-02-19 16.40.44 copie2013-02-19 16.42.03 copie

Pour enlever la fiole de 3 ml de e-liquide, je glisse un morceau de sopalin entre la fiole et son réceptacle pour ne pas avoir d'écoulement de liquide n'importe ou.







2013-02-19 16.43.18 copie-copie-1

Le dessous du Mod et ses vis enchassées 6 pans.









Je laisse parler les images :

2013-02-19 16.44.37 copie-copie-1



2013-02-19 16.44.44 copie-copie-1



2013-02-19 16.45.51 copie-copie-1



2013-02-19 16.49.52 copie



2013-02-19 16.50.17 copie



2013-02-19 16.50.43 copie



2013-02-19 16.52.19 copie



2013-02-19 16.53.46 copie



2013-02-19 17.00.17 copie



2013-02-19 17.10.12 copie



2013-02-19 17.17.14 copie





















2013-02-19 17.29.26 copie

      Éclaté.











Remontage:

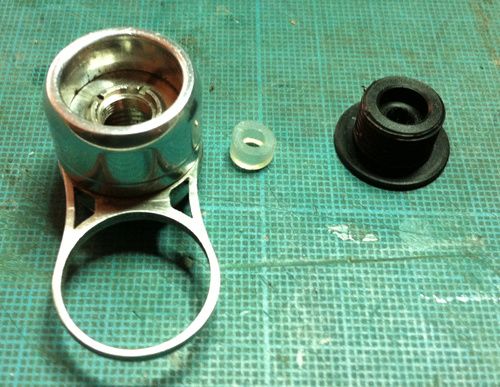

2013-02-19 17.30.48 copie



2013-02-19 17.32.17 copie



2013-02-19 17.38.33 copie



2013-02-19 17.40.10 copie



2013-02-19 17.40.46 copie



2013-02-19 17.53.25 copie



2013-02-19 17.53.37 copie



a bientôt



Etienne



Voir les commentaires

Published by etienne-dubois - … - ecigarette

ModBak BF double corps. episode 4

Les finitions



2013-02-10 13.39.16 copie

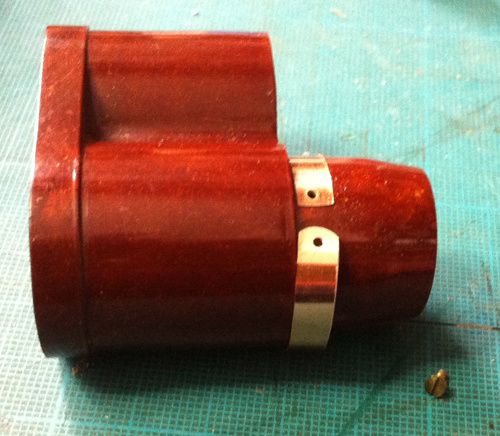

Pour faire des bagues en cuivre entre les deux tubes, j'ai utilisé une étiquette en cuivre provenant d'une étiquette pour plantations trouvée dans une jardinerie. Il s'agissait d'allonger la longueur des tubes pour permettre l'introduction d'un accu 18500 et de "customiser" le mod.

La bague est découpée dans la longueur puis arrondie pour avec un diamètre supérieur au tube.



2013-02-10 14.23.29 copie

La bague est percée au diamètre d'une petite vis en laiton.



2013-02-10 14.27.36 copie

puis mise en place a travers ces deux trous et dans le tube.

L'opération est répétée sur l'autre tube.



2013-02-10 16.08.35 copie

Pour maintenir les deux parties du mod une tige filetée.



2013-02-10 16.09.10 copie

L'introduction de la fiole se fait par le bas.



2013-02-10 16.09.42 copie

Cet emplacement est refermé par un bouchon vissé.



2013-02-10 16.10.43 copie

L'accu lui est intoduit par le haut et refermé en vissant le switch.



2013-02-10 19.28.09 copie

J'ai pratiqué une ouverture pour permettre l'appui sur la fiole pour "envoyer" le e-liquide vers l'atomiseur.



2013-02-10 19.26.05 copie2013-02-10 19.27.22 copie

La première version finie. recto verso.



2013-02-12 17.01.19 copie

Et une seconde version .























Mod au feu de bois-blog

La dernière version est alimenté au bois bien sec .



À bientôt



Etienne

Voir les commentaires

Published by etienne-dubois - … - ecigarette

ModBak BF double corps. episode 3- Les connections.

















2013-02-09 22.12.55 copie

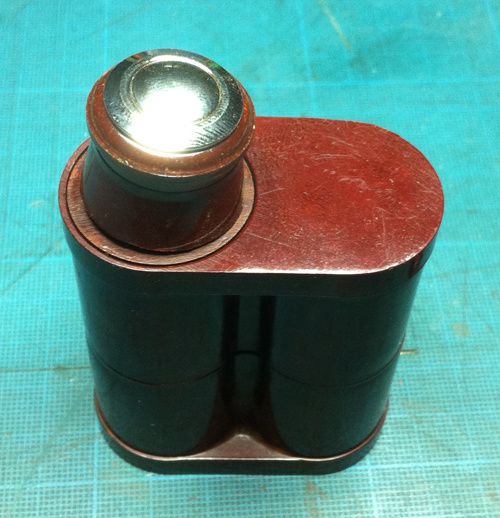

Le principe du contact du switch avec le connecteur (bague extèrieure).





















2013-02-08 14.34.12 copie 2

      Le bouton poussoir (en français dans le texte) vissé a son emplacement.









2013-02-09 22.13.55 copie

Le bouton poussoir et le drip cup (en anglais) en Delrin noir.









2013-02-10 13.41.05 copie

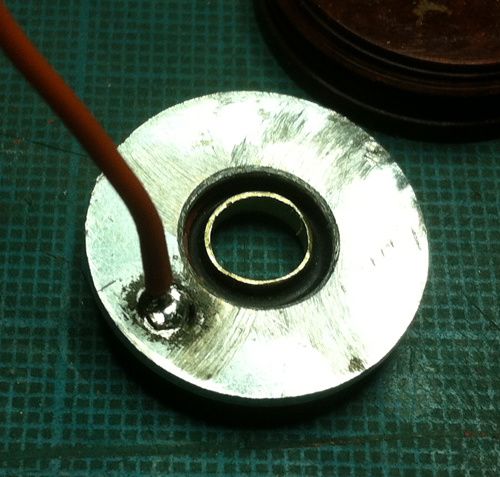

Une vue sur le drip cup et son connecteur réalisé comme d'habitude en BF avec du matériel de chez Bogger et le contact circulaire ammélioré, c'est en fait un anneau de porte clef coupé en deux.

Pôlle négatif, le pôle positif faisant contact par le plot du centre du bouton poussoir.











2013-02-10 13.39.59 copie

sur l'autre moitiée du tube (tube du bas) le contact se fait par ce fil (qui sera dénudé !!!) et l'autre moitiée de l'anneau qui est fixé sur l'extrémitée inférieure du tube haut.

Vous avez des questions ?







Au prochain épisode



Etienne







Voir les commentaires

Published by etienne-dubois - … - ecigarette

ModBak BF double corps. episode 2 - Le switch.

Ce switch par son assemblage est vissé sur le haut du tube de l'accu et permet de connecté le pôle positif au connecteur par un système genre e-pipe. Que je montrerais dans un autre episode







2013-02-08 14.30.31 copie 2







2013-02-08 14.31.00 copie 2





2013-02-08 14.31.07 copie 2



2013-02-08 14.33.29 copie 2









2013-02-08 14.51.37 copie 2







2013-02-08 18.08.48 copie 2





2013-02-08 18.10.18 copie 2





2013-02-08 18.27.19 copie 2



2013-02-08 18.27.33 copie 2



2013-02-08 18.27.56 copie 2



2013-02-08 18.28.23 copie 2



2013-02-08 18.30.03 copie 2



2013-02-09 22.12.14 copie



A bientôt



Etienne









Voir les commentaires

Published by etienne-dubois - … - ecigarette

ModBak BF double corps. episode 1

Réalisé a partir d'un saleron, ceci est une salière + poivrière.

Ce saleron est de voyage et donc très compact et dès que je l'ai vu en vente j'ai tout de suite imaginé ce que je pouvais en faire.

Eh oui, 2 tubes, des bouchons qui se vissent, la taille qui correspond a un accu 18500 "BREF" un vrai plaisir que je ne voulait pas manquer. Bon maintenant je l'ai. Oh joie  il ne reste plus qu'a se mettre au travail !



J'ai réalisé pas mal de photos au fur et à mesure de l'avancement et je vous les livre (ouvert )



2013-02-08 14.27.37 copie 2

L'objet compact tel qu'il se présente.



2013-02-08 14.27.54 copie 2

A chaque extrémité, un bouchon a visser (servant a remplir le contenant soit de sel soit de poivre.







2013-02-08 14.28.22 copie 2

Une mauvaise photo floue de la salière ou poivrière ?







2013-02-08 14.28.33 copie 2

Un peu mieux, la même chose









2013-02-08 14.28.49 copie 2

Pour montrer comment les deux parties coulissent pour se séparer en deux parties.



2013-02-08 14.29.05 copie 2

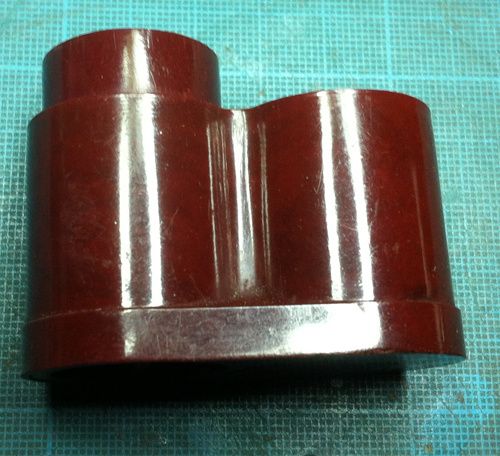

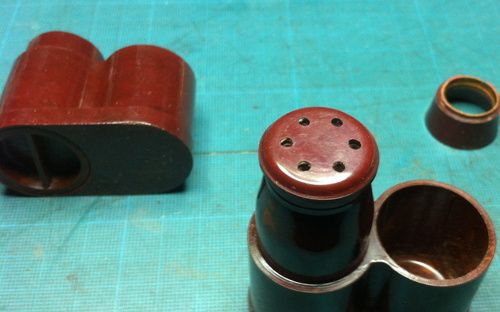

Allez Hop ! Je scie, je ponce etc... pour pratiquer l'emplacement de l'accu 18650.





2013-02-08 14.29.13 copie 2



















2013-02-08 14.29.42 copie 2

Je récupère les petits morceaux sciés (j'ai une idée en tête).



2013-02-08 14.30.16 copie 2

Le coté soupoudreur va me servir a installer le switch.



La suite au prochain épisode



À bientôt



Etienne

Voir les commentaires

Published by etienne-dubois - … - ecigarette

BF VV ABS "Steampunk"

Une taille de boîte intéressante, 85 mm x 50 mm et une épaisseur de 20 mm en ABS assez solide.

Je l'ai déjà éprouvée avec un module VV de chez madvapes qui peut envoyer raisonnablement de 3,2 a 7,5 v.

En Bottom feeding, alimentation par une fiole qui vient alimenté l'atomiseur par le dessous.

J'ai voulu réaliser pour et avec un ami cette "box" avec un drip cup plat, et une rondelle de bakélite (pour le fun, car elle ne sert à rien  .

Cet ami étant feru d'astronomie, cette customisation m'est venue à l'idée et m'a permis de revenir à mes amours du style steam punk.

Je vous livre des photographies qui valent mieux qu'un long discours (comme dirait l'autre !)



2013-02-01 17.33.35

Le drip cup.



2013-02-01 17.35.19

La rondelle bakélite.



2013-02-01 17.35.31

L'ensemble drip cup connecteur BF.



2013-02-01 17.37.02

Le connecteur, drip cup et switch.



2013-02-01 18.25.27

Module VV madvapes.



2013-02-01 18.25.50



2013-02-01 18.35.39



2013-02-02 12.44.22

La pièce écaille de tortue (mue) avec les pièces laitons.



2013-02-02 12.44.56



2013-02-05 11.14.41 copie

La façade sans la fenêtre BF



2013-02-05 11.15.10 copie



2013-02-05 11.15.32 copie

Fixation du ressort de connection.



2013-02-05 11.16.20 copie

intérieur.



2013-02-06 22.42.49 copie2013-02-06 22.43.49 copie

2013-02-06 22.44.20 copie



2013-02-06 22.45.11 copie



2013-02-06 22.47.28 copie



2013-02-06 22.47.56 copie



2013-02-06 22.48.17 copie

Le Mod BF VV BF est monté. Les quatre coins sont terminés par des plots en laitons.



à bientôt

Etienne

Voir les commentaires

Published by etienne-dubois - … - ecigarette

Je vape, je vapotte, bref je ne fume plus !

Voila plus de deux ans que je n'ai plus fumé une cigarette



J'inhale de la vapeur de propylène Glycol et de glycérine avec un arôme et un peu de nicotine.

Je fréquente depuis prés de deux ans aussi un forum :Forum-Ecigarette ♥ Le repaire des vapoteurs

et j'ai créé ce blog il y a un peu plus d'un an.(Décembre 2011).



pages vues : 36 762



journée record : Le 25/10/2012 (459 Pages vues)



et le 20 Janvier : 361 pages vues



Merci












Un petit Mod dont je parlerais plus tard.



a bientôt



Etienne

Voir les commentaires

Published by etienne-dubois - … - ecigarette

Marteau Alusio V1

Un petit Mod de 5Omm X 30 mm X 35 mm alimenté par un accu 16340 connecteur 510 et switch anti vandalisme  de Ø16 mm.

Il est en Aluminium et se referme avec des aimants.

marteau alu-01

Sur cette Photographie on voit un accu 18350 que je pensais inséré au départ mais par manque de place j'ai choisi plutôt un accu de 16340.

au bas de l'image la boîte brute et en haut aprés polissage (vite fait !).



2013-01-15 12.07.34 copie

Les premiers aménagements. Isolation de l'intérieur et insertion du switch et du connecteur.





2013-01-15 12.21.23 copie

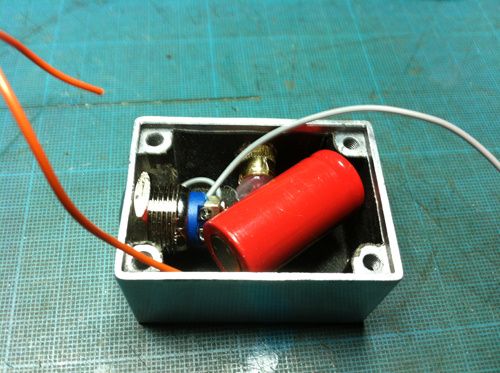

Avec l'accu pour avoir une idée de la place.



2013-01-15 12.21.41 copie



2013-01-15 12.23.51 copie



alusio1-01



2013-01-18 11.48.33 copie



2013-01-18 11.48.58 copie



2013-01-21 22.47.07 copie

Intèrieur finalisé a la milliput.



Il est vrai que c'est assez agréable comme petit Mod a tenir en main :-) et fonctionne pas mal !



2013-01-21 22.49.28-1 copie



a bientôt



Etienne



Voir les commentaires

Published by etienne-dubois - … - ecigarette

Siobbox V2 article 3



Les fioles et tubes pour le BF (bottom feeding).







2013-01-12 15.20.02 copie

Mes fioles proviennent de chez Bogger Box Mods.



2013-01-12 15.20.21 copie

Les joints toriques.













2013-01-12 15.39.13 copie

Différentes tailles : 3 ml, 6 ml et 10 ml.



2013-01-12 15.21.17 copie

Les différents éléments, je supprime le petit embout compte goutte (en haut de l'image) et j'adjoins un joint torique ( diamètre selon la fiole) pour m'assurer de l'étanchéité du système.

2013-01-12 15.21.31 copie







2013-01-12 15.22.03 copie

Je perce le bouchon à l'aide d'une aiguille correspondant a un diamètre inférieur a celui du tube.



2013-01-12 15.23.38 copie

Après avoir coupé le tube en biseau je l'introduis de force dans le trou pratiqué.



2013-01-12 15.25.34 copie

Je saisis le tuyaux avec une pince a épiler et tire pour entrer celui-ci dans le capuchon et le sortir de l'autre côté.

Le tuyaux est très élastique et se comporte comme un élastique, il s'étend et son diamètre se rétrécie, une fois en place il reprend son diamètre initial et se serre bien dans le trou.



2013-01-12 15.27.54 copie

Ensuite je le tire a la bonne longueur pour qu'il atteigne le fond de la fiole et je place le joint torique dans le capuchon.



2013-01-12 15.28.19 copie



Le montage avec le joint, le tuyaux et le capuchon.



2013-01-12 15.29.43 copie

Il s'agit maintenant de fixer le tuyaux sur le tube rigide de l'atomiseur BF.



2013-01-12 15.30.26 copie

Voila.



2013-01-12 15.32.37 copie

Il ne reste plus qu'a placer l'accu, remplir la fiole de son liquide préférè.





2013-01-12 15.33.08 copie

Et fermer la porte, la pression sur la fiole s'exerce par l'ouverture pratiquée au bon endroit et envoie du liquide dans l'atomiseur (BF)













2013-01-12 15.35.22 copie

Une photo de la Box BF, WV rechargeable avec un atomiseur réparable conçu pour le Bottom feeding, le ERA et un drip tip laiton.



2013-01-12 15.37.29 copie



Une autre photographie avec un atomiseur réparable noir le A7.









2013-01-18 14.00.18 copie

Un  autre drip tip assez bien assorti a la box.



Je referrai des prises de vue de meilleure qualité mais pour l'instant je suis dans pas mal de projets    Veuillez m'excuser pour la piètre qualité de ces photos.



A bientôt



Etienne

Voir les commentaires

Published by etienne-dubois - … - ecigarette

<< < 10 11 12 13 14 15 16 17 18 19 20 > >>
Haut

Hébergé par Overblog
